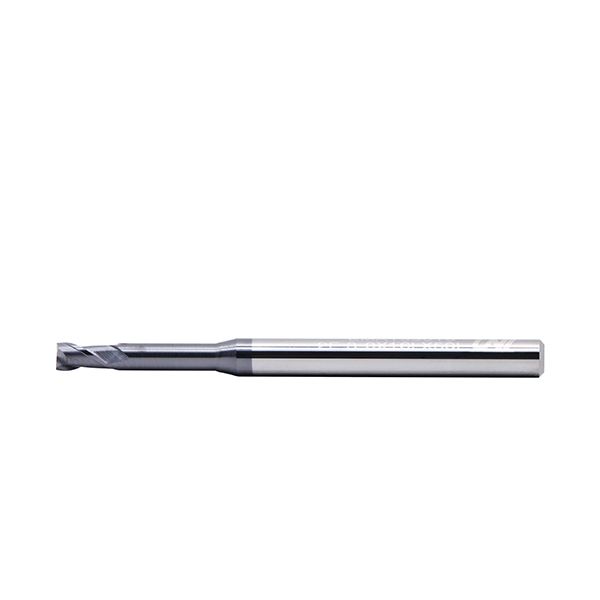

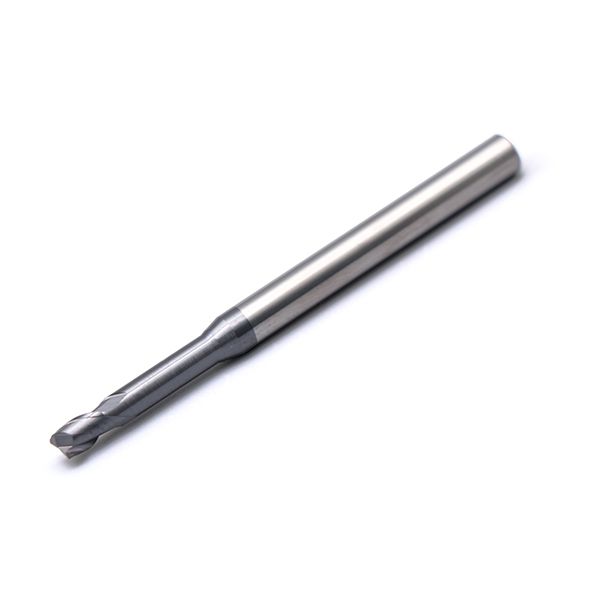

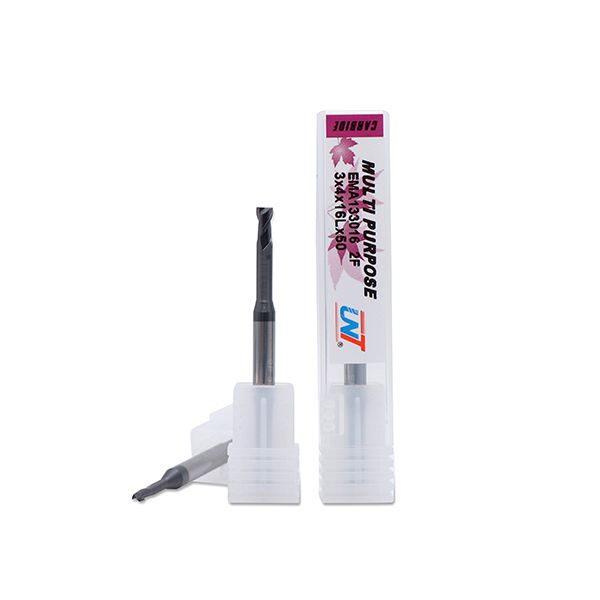

Fresa de extremo cuadrado de 2 filos EMA13 (cuello largo)
- Ofrece un excelente rendimiento al cortar aceros pre-endurecidos hasta HRc56
- Se utiliza para el mecanizado de moldes y troqueles
- Diseño especial de cuello largo para el mecanizado de cavidades profundas, ranuras profundas y bolsillos profundos
- Herramientas de corte miniatura de 2 filos son adecuadas para fresado de alta precisión en industrias médicas, ópticas, electrónicas y aeroespaciales
- Fresas de extremo super micro-grano disponible con diámetros que van desde 0.02~2.9mm

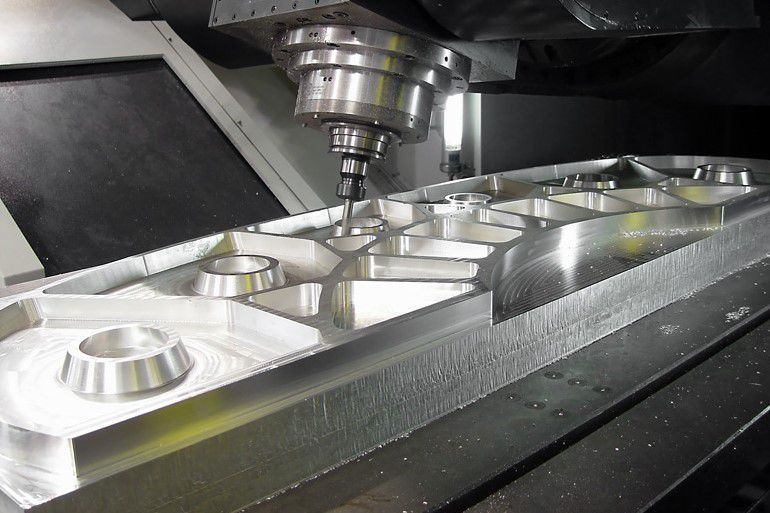

Aplicación
Especificaciones del producto
| Recubrimiento | AITiN /TiALN /TiAISiN AITiSiN |
HRC | HRC46/56 |
| Ángulo de hélice | 35°/36°/37° | Vástago | H6 cilíndrico |
| Material | Varilla de carburo UMG IMC™ | Tolerancia en el diámetro de corte | 0-0.030 |
Fresa de extremo cuadrado de 2 filos de cuello largo para procesamiento de nervadura (UNT-EMA13)

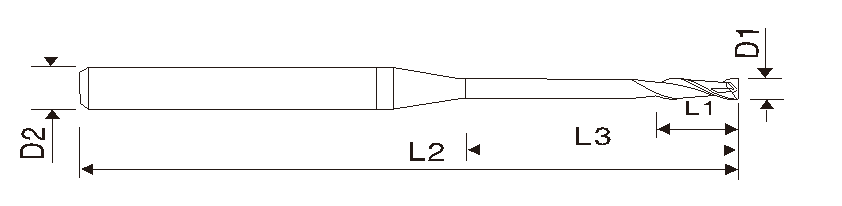

| UNT EDP # Haga clic para ordenar | Diámetro de filo D1 |
Longitud efectiva L3 |
Diámetro de vástago D2 |
Longitud de filo L1 |
O.A.L. L2 |
Filos |
| EMA130402 | 0.4 | 2 | 4 | 0.6 | 50 | 2 |
| EMA130404 | 0.4 | 4 | 4 | 0.6 | 50 | 2 |
| EMA130406 | 0.4 | 6 | 4 | 0.6 | 50 | 2 |
| EMA130502 | 0.5 | 2 | 4 | 0.8 | 50 | 2 |
| EMA130504 | 0.5 | 4 | 4 | 0.8 | 50 | 2 |
| EMA130506 | 0.5 | 6 | 4 | 0.8 | 50 | 2 |
| EMA130508 | 0.5 | 8 | 4 | 0.8 | 50 | 2 |
| EMA130602 | 0.6 | 2 | 4 | 1 | 50 | 2 |
| EMA130604 | 0.6 | 4 | 4 | 1 | 50 | 2 |
| EMA130606 | 0.6 | 6 | 4 | 1 | 50 | 2 |
| EMA130608 | 0.6 | 8 | 4 | 1 | 50 | 2 |
| EMA130610 | 0.6 | 10 | 4 | 1 | 50 | 2 |
| EMA130804 | 0.8 | 4 | 4 | 1.2 | 50 | 2 |
| EMA130806 | 0.8 | 6 | 4 | 1.2 | 50 | 2 |
| EMA130808 | 0.8 | 8 | 4 | 1.2 | 50 | 2 |
| EMA130810 | 0.8 | 10 | 4 | 1.2 | 50 | 2 |
| EMA130812 | 0.8 | 12 | 4 | 1.2 | 50 | 2 |
| EMA131006 | 1.0 | 6 | 4 | 1.5 | 50 | 2 |
| EMA131008 | 1.0 | 8 | 4 | 1.5 | 50 | 2 |
| EMA131010 | 1.0 | 10 | 4 | 1.5 | 50 | 2 |
| EMA131012 | 1.0 | 12 | 4 | 1.5 | 50 | 2 |
| EMA131014 | 1.0 | 14 | 4 | 1.5 | 50 | 2 |
| EMA131016 | 1.0 | 16 | 4 | 1.5 | 50 | 2 |
| EMA131018 | 1.0 | 18 | 4 | 1.5 | 50 | 2 |
| EMA131020 | 1.0 | 20 | 4 | 1.5 | 50 | 2 |
| EMA131206 | 1.2 | 6 | 4 | 1.8 | 50 | 2 |
| EMA131208 | 1.2 | 8 | 4 | 1.8 | 50 | 2 |
| EMA131210 | 1.2 | 10 | 4 | 1.8 | 50 | 2 |
| EMA131212 | 1.2 | 12 | 4 | 1.8 | 50 | 2 |
| UNT EDP # Haga clic para ordenar | Diámetro de filo |
Longitud efectiva |
Diámetro de vástago |
Longitud de filo |
O.A.L. |
Filos |
| D1 | L3 | D2 | L1 | L2 | ||
| EMA131214 | 1.2 | 14 | 4 | 1.8 | 50 | 2 |
| EMA131216 | 1.2 | 16 | 4 | 1.8 | 50 | 2 |
| EMA131218 | 1.2 | 18 | 4 | 1.8 | 50 | 2 |
| EMA131220 | 1.2 | 20 | 4 | 1.8 | 50 | 2 |
| EMA131506 | 1.5 | 6 | 4 | 2.5 | 50 | 2 |
| EMA131508 | 1.5 | 8 | 4 | 2.5 | 50 | 2 |
| EMA131510 | 1.5 | 10 | 4 | 2.5 | 50 | 2 |
| EMA131512 | 1.5 | 12 | 4 | 2.5 | 50 | 2 |
| EMA131514 | 1.5 | 14 | 4 | 2.5 | 50 | 2 |
| EMA131516 | 1.5 | 16 | 4 | 2.5 | 50 | 2 |
| EMA131518 | 1.5 | 18 | 4 | 2.5 | 50 | 2 |
| EMA131520 | 1.5 | 20 | 4 | 2.5 | 50 | 2 |
| EMA132006 | 2.0 | 6 | 4 | 3 | 50 | 2 |
| EMA132008 | 2.0 | 8 | 4 | 3 | 50 | 2 |
| EMA132010 | 2.0 | 10 | 4 | 3 | 50 | 2 |
| EMA132012 | 2.0 | 12 | 4 | 3 | 50 | 2 |
| EMA132014 | 2.0 | 14 | 4 | 3 | 50 | 2 |
| EMA132016 | 2.0 | 16 | 4 | 3 | 50 | 2 |
| EMA132018 | 2.0 | 18 | 4 | 3 | 50 | 2 |
| EMA132020 | 2.0 | 20 | 4 | 3 | 50 | 2 |
| EMA133008 | 3.0 | 8 | 4 | 4.5 | 50 | 2 |
| EMA133010 | 3.0 | 10 | 4 | 4.5 | 50 | 2 |
| EMA133012 | 3.0 | 12 | 4 | 4.5 | 50 | 2 |
| EMA133014 | 3.0 | 14 | 4 | 4.5 | 50 | 2 |
| EMA133016 | 3.0 | 16 | 4 | 4.5 | 50 | 2 |
| EMA133018 | 3.0 | 18 | 4 | 4.5 | 50 | 2 |
| EMA133020 | 3.0 | 20 | 4 | 4.5 | 50 | 2 |
Las fresas de extremo con tamaños no estándar o especificaciones no enumerados anteriormente se pueden personalizar conforme con las necesidades del cliente.
