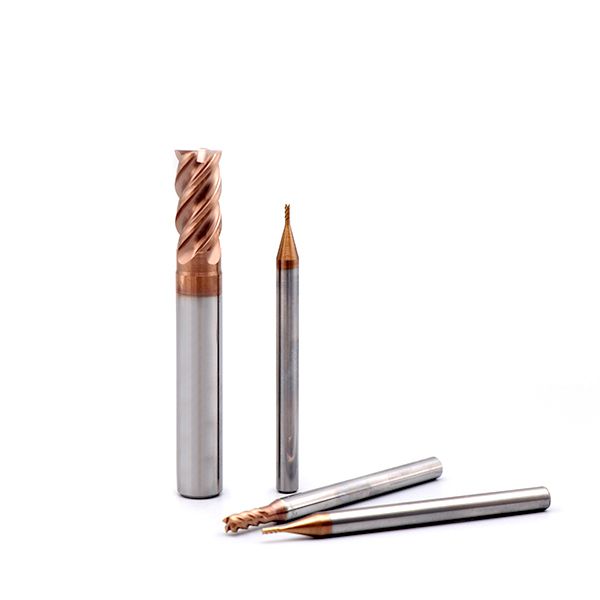

Fresa de extremo cuadrado de 4 filos X5070 EMC03 (para acero de alta dureza)
- Diseñado para máquina herramienta de acero, acero de aleación, acero de molde y otros materiales con dureza hasta HRC70
- El recubrimiento Oerlikon Balzers ofrece una dureza superior y resistencia al calor
- Aumento de las tasas de alimentación

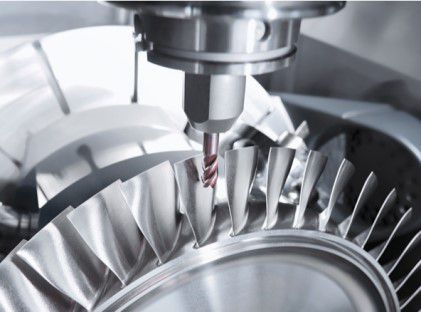

Aplicación
Especificaciones del producto
| Recubrimiento | AITISIN | HRC | HRC50/65/70 |
| Ángulo de hélice | 45° | Vástago | H6 cilíndrico |
| Material | Varilla de carburo UMG IMC™ | Tolerancia en el diámetro de corte | 0-0.030 |

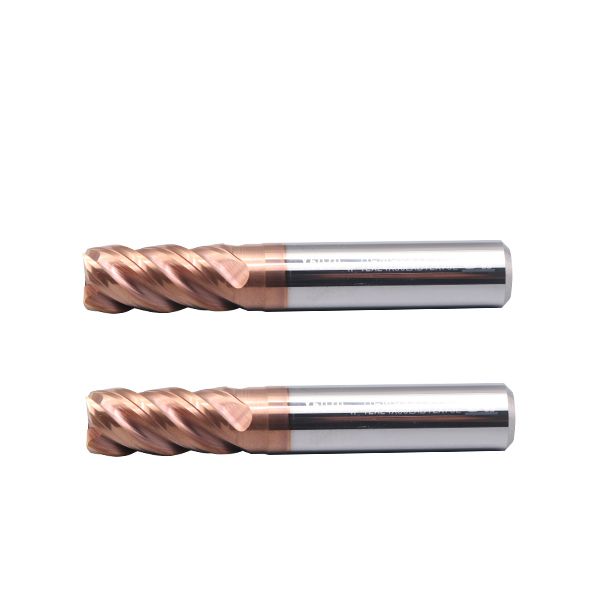

Fresa de extremo cuadrado de 4 filos X5070 （UNT-EMC03）

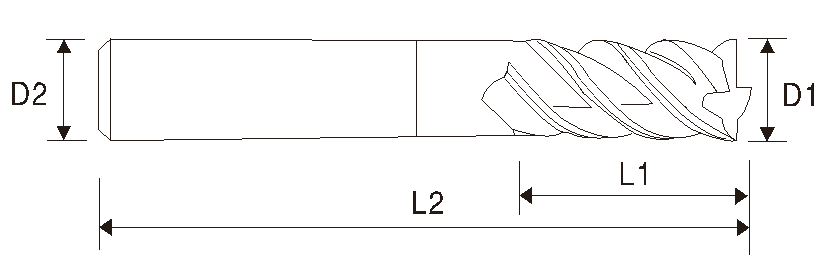

| UNT EDP # Haga clic para ordenar | Diámetro de filo D1 |
Diámetro de vástago D2 |
Longitud de filo L1 |
Longitud efectiva L3 |
O.A.L. L2 |
Filos |
| EMC030104 | 1.0 | 4 | 2 | 3 | 50 | 4 |
| EMC030154 | 1.5 | 4 | 3 | 4 | 50 | 4 |
| EMC030204 | 2.0 | 4 | 4 | 6 | 50 | 4 |
| EMC030254 | 2.5 | 4 | 5 | 6 | 50 | 4 |
| EMC030304 | 3.0 | 4 | 6 | 9 | 50 | 4 |
| EMC030354 | 3.5 | 4 | 7 | 10 | 50 | 4 |
| EMC030404 | 4.0 | 4 | 8 | 12 | 50 | 4 |
| EMC030106 | 1.0 | 6 | 2 | 3 | 60 | 4 |
| EMC030156 | 1.5 | 6 | 3 | 4 | 60 | 4 |
| EMC030206 | 2.0 | 6 | 4 | 6 | 60 | 4 |
| EMC030256 | 2.5 | 6 | 5 | 6 | 60 | 4 |
| EMC030306 | 3.0 | 6 | 6 | 9 | 60 | 4 |
| EMC030356 | 3.5 | 6 | 7 | 10 | 60 | 4 |
| EMC030406 | 4.0 | 6 | 8 | 12 | 60 | 4 |
| EMC030450 | 4.5 | 6 | 9 | 13 | 60 | 4 |
| EMC030500 | 5.0 | 6 | 10 | 13 | 60 | 4 |
| EMC030600 | 6.0 | 6 | 12 | 16 | 60 | 4 |
| EMC030700 | 7.0 | 8 | 14 | 20 | 60 | 4 |
| EMC030800 | 8.0 | 8 | 16 | 20 | 60 | 4 |
| EMC030900 | 9.0 | 10 | 18 | 25 | 75 | 4 |
| EMC031000 | 10.0 | 10 | 20 | 25 | 75 | 4 |
| EMC031100 | 11.0 | 12 | 22 | 30 | 75 | 4 |
| EMC031200 | 12.0 | 12 | 24 | 30 | 72 | 4 |
| EMC031400 | 14.0 | 14 | 28 | 35 | 100 | 4 |
| EMC031600 | 16.0 | 16 | 32 | 40 | 100 | 4 |
| EMC031800 | 18.0 | 18 | 36 | 40 | 100 | 4 |
| EMC032000 | 20.0 | 20 | 40 | 45 | 100 | 4 |
• Las fresas de extremo con tamaños no estándar o especificaciones no enumerados anteriormente se pueden personalizar conforme con las necesidades del cliente.
