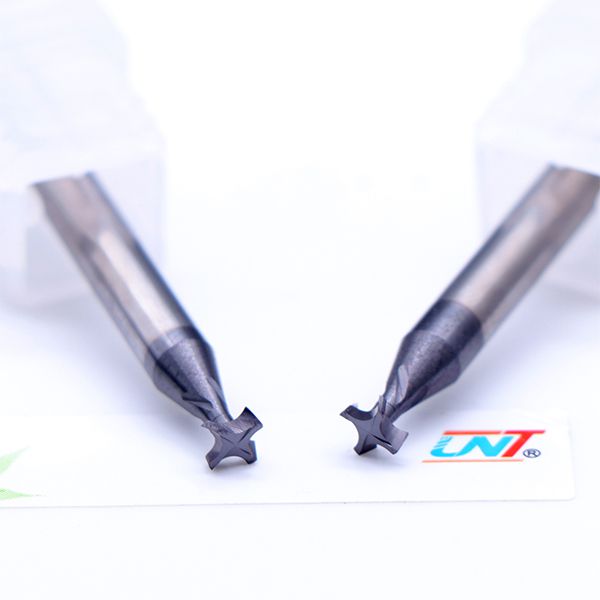

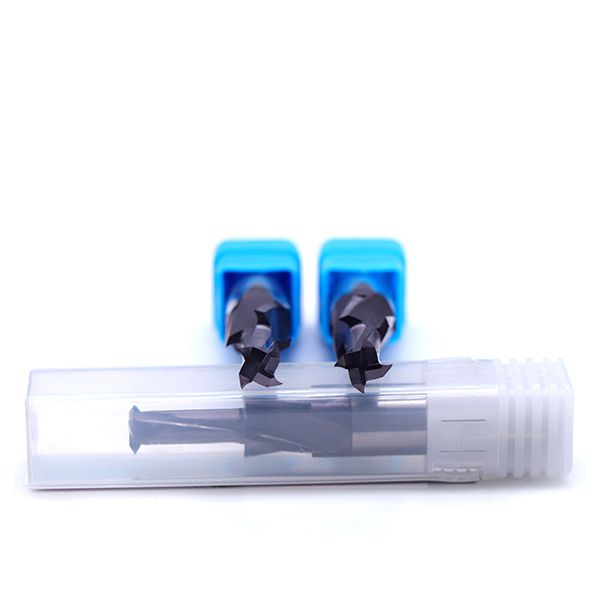

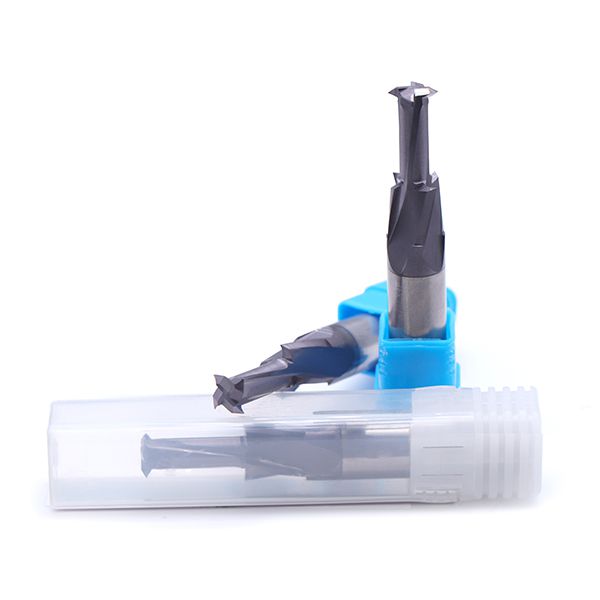

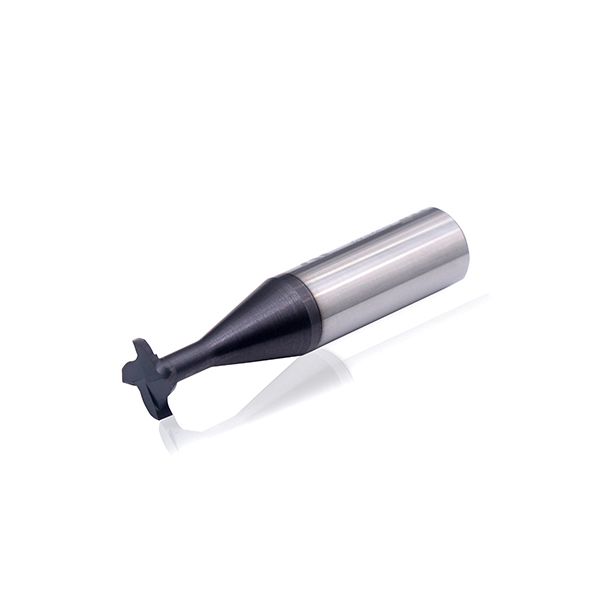

Fresas de ranura en T, EMA19
- Recuento de filos optimizado y geometría interna especializada para aceros endurecidos con dureza 45-68HRc
- El recubrimiento especial ofrece una dureza superior y resistencia al calor
- Ambos lados de la herramienta de corte son cóncavos para la holgura
- La fresa de ranura en T hasta diámetro de 1.0mm

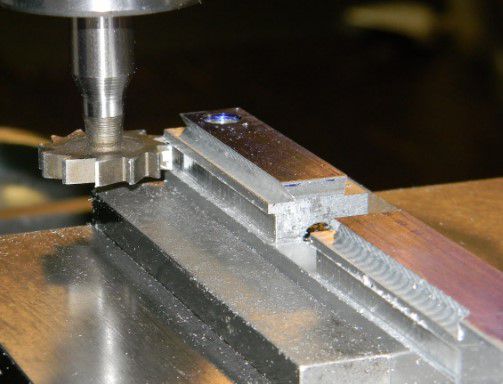

Aplicación
Especificaciones del producto
| Recubrimiento | AITiN /TiALN /TiSiN /NaCO /DLC /Diamond |
HRC | HRC40/46/56/65 |
| Ángulo de hélice | / | Vástago | H6 cilíndrico |
| Material | Varilla de carburo IMC™ | Tolerancia en el diámetro de corte | 0-0.030 |
Fresa de ranura en T (UNT-EMA19）
| Diámetro del cortador | Ancho del cortador |
Diámetro del cuello | Longitud del cuello | RDOC （Profundidad radial de corte） | Diámetro de vástago | O.A.L. | Filos | ALTiN/NANO recubierto |
Sin recubrimiento | |||

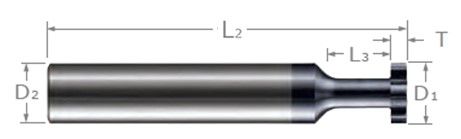

| D1 | +.000" | L2 | +.0005" | L3 | +.020" | X | D2 | L1 | UNT EDP# Haga clic para ordenar | UNT EDP# Haga clic para ordenar | ||
| -.002" | -.0005" | -.000" | ||||||||||
| 1/8 | .015(1/64) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | |
|
|||
| .031(1/32) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | |
|
||||
| .062(1/16) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | |
|
||||
| .093(3/32) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | |
|
||||
| 3/16 | .031(1/32) | 3/32 | 9/32 (1.5x) | .037 | 3/16 | 2 | 8 | |
|
|||
| .062(1/16) | 3/32 | 9/32 (1.5x) | .037 | 3/16 | 2 | 8 | |
|
||||
| .093(3/32) | 3/32 | 9/32 (1.5x) | .037 | 3/16 | 2 | 8 | |
|
||||
| 1/4 | .015(1/64) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
|||
| .031(1/32) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .047(3/64) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .062(1/16) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .078(5/64) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .093(3/32) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .125(1/8) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| 5/16 | .062(1/16) | 5/32 | 15/3 (1.5x) | .063 | 5/16 | 2—1/2 | 8 | |
|
|||
| .093(3/32) | 5/32 | 15/32 (1.5x) | .063 | 5/16 | 2—1/2 | 8 | |
|
||||
| .125(1/8) | 5/32 | 15/32 (1.5x) | .063 | 5/16 | 2—1/2 | 8 | |
|
||||
| 3/8 | .031(1/32) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
|||
| .062(1/16) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| .093(3/32) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| .125(1/8) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| .187(3/16) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| .250(1/4) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| 1/2 | .031(1/32) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
|||
| .047(3/64) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .062(1/16) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .078(5/64) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .093(3/32) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .125(1/8) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .156(5/32) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .187(3/16) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .250(1/4) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| • Las fresas de ranura en T con tamaños no estándar o especificaciones no mencionados anteriormente se pueden personalizar conforme con las necesidades del cliente. | ||||||||||||
