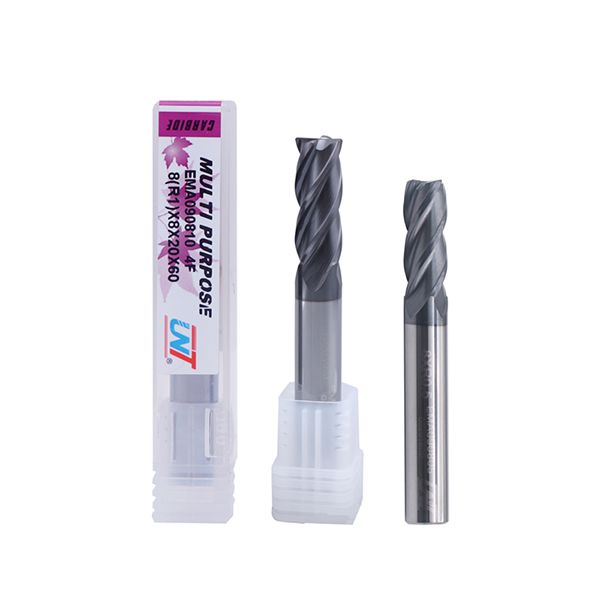

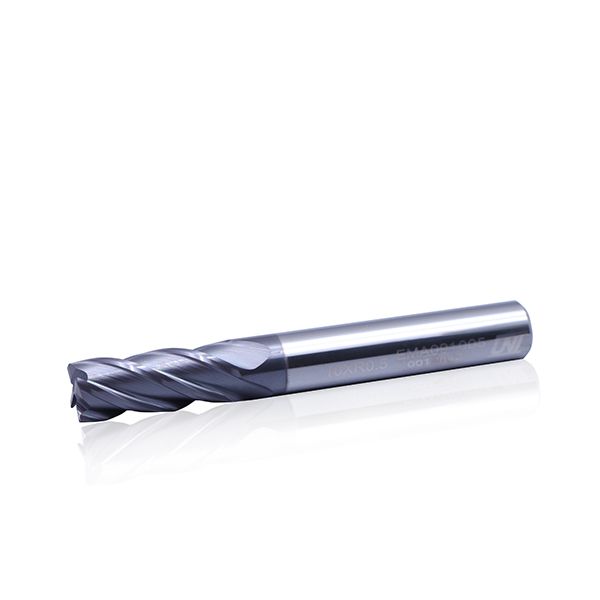

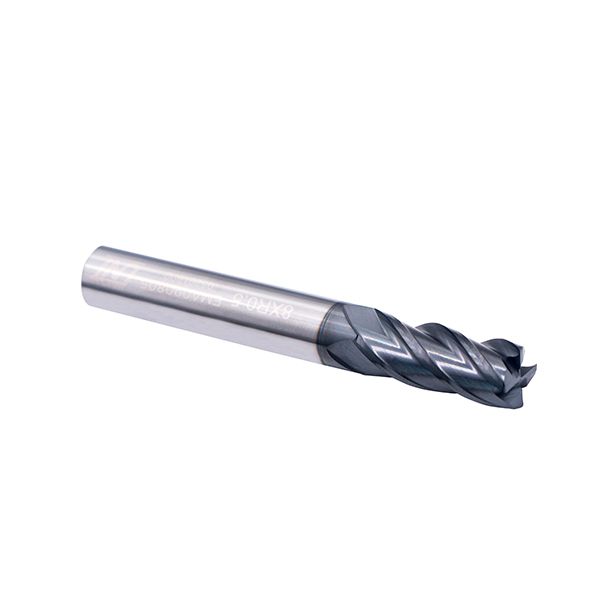

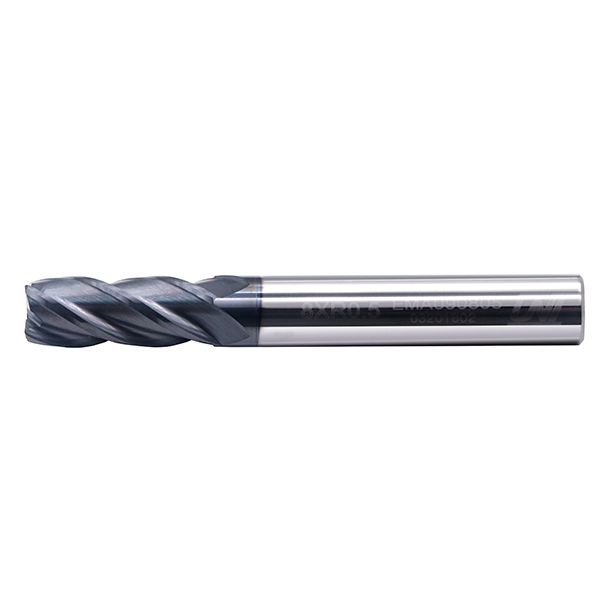

Fresa de extremo de radio angular de 4 filos EMA09 (longitud regular)
- El diseño especial de 4~6 filos proporciona pequeñas cargas de virutas, mayores tasas de eliminación de metales y un mejor acabado superficial en las piezas de trabajo
- Se utiliza para el mecanizado de moldes y troqueles
- Adecuado para fresado desde el desbaste hasta el acabadoen una vez, con tiempos de cambio de herramienta reducidos
- El recubrimiento y la geometría de la herramienta de Oerlikon Balzers proporcionan una capacidad de corte y resistencia al desgaste excepcionales
- Especialmente diseñado para cortar acero pre-endurecido, acero al carbono, acero de aleación hasta HRC56

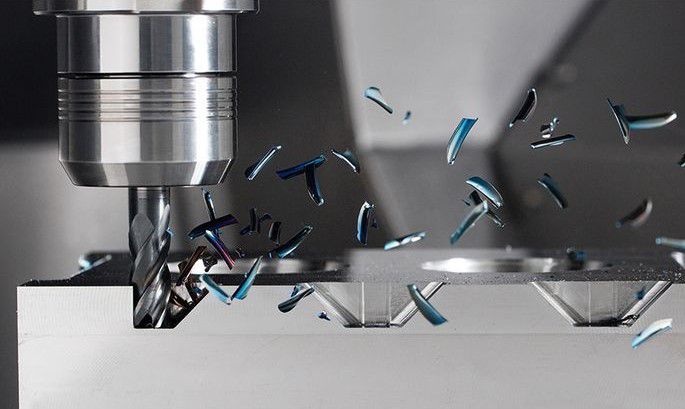

Aplicación
Especificaciones del producto
| Recubrimiento | AITiN /TiALN /TiAISiN AITiSiN |
HRC | HRC46/56 |
| Ángulo de hélice | 35°/36°/37° | Vástago | H6 cilíndrico |
| Material | Varilla de carburo UMG IMC™ | Tolerancia en el diámetro de corte | 0-0.030 |
Fresa de extremo de carburo, 4 filos, radio angular - para corte lateral（UNT-EMA09）

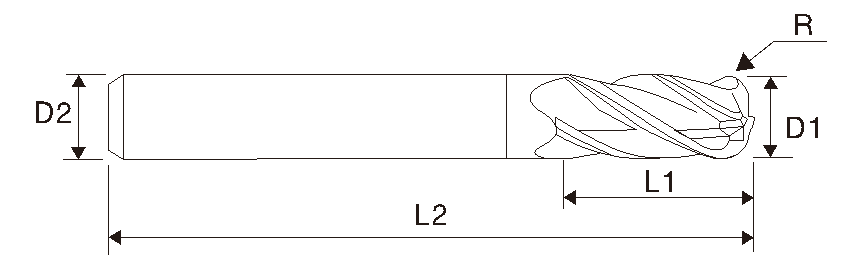

| UNT EDP # Haga clic para ordenar | Radio angular R |
Diámetro de filo D1 |
Diámetro de vástago D2 |
Longitud de filo L1 |
O.A.L. L2 |
Filos |
| EMA090101 | R0.1 | 1.0 | 4 | 3 | 50 | 4 |
| EMA090102 | R0.2 | 1.0 | 4 | 3 | 50 | 4 |
| EMA090201 | R0.1 | 2.0 | 4 | 6 | 50 | 4 |
| EMA090202 | R0.2 | 2.0 | 4 | 6 | 50 | 4 |
| EMA090203 | R0.3 | 2.0 | 4 | 6 | 50 | 4 |
| EMA090302 | R0.2 | 3.0 | 4 | 8 | 50 | 4 |
| EMA090303 | R0.3 | 3.0 | 4 | 8 | 50 | 4 |
| EMA090305 | R0.5 | 3.0 | 4 | 8 | 50 | 4 |
| EMA090310 | R1.0 | 3.0 | 4 | 8 | 50 | 4 |
| EMA090402 | R0.2 | 4.0 | 4 | 11 | 50 | 4 |
| EMA090403 | R0.3 | 4.0 | 4 | 11 | 50 | 4 |
| EMA090405 | R0.5 | 4.0 | 4 | 11 | 50 | 4 |
| EMA090410 | R1.0 | 4.0 | 4 | 11 | 50 | 4 |
| EMA090505 | R0.5 | 5.0 | 6 | 13 | 50 | 4 |
| EMA090510 | R1.0 | 5.0 | 6 | 13 | 50 | 4 |
| EMA090602 | R0.2 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090603 | R0.3 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090605 | R0.5 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090610 | R1.0 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090615 | R1.5 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090620 | R2.0 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090802 | R0.2 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090803 | R0.3 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090805 | R0.5 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090810 | R1.0 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090815 | R1.5 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090820 | R2.0 | 8.0 | 8 | 20 | 60 | 4 |
| EMA091005 | R0.5 | 10.0 | 10 | 25 | 75 | 4 |
| EMA091010 | R1.0 | 10.0 | 10 | 25 | 75 | 4 |
| EMA091015 | R1.5 | 10.0 | 10 | 25 | 75 | 4 |
| EMA091020 | R2.0 | 10.0 | 10 | 25 | 75 | 4 |
| EMA091030 | R3.0 | 10.0 | 10 | 30 | 75 | 4 |
| EMA091205 | R0.5 | 12.0 | 12 | 30 | 75 | 4 |
| EMA091210 | R1.0 | 12.0 | 12 | 30 | 75 | 4 |
| EMA091215 | R1.5 | 12.0 | 12 | 30 | 75 | 4 |
| EMA091220 | R2.0 | 12.0 | 12 | 30 | 75 | 4 |
| EMA091230 | R3.0 | 12.0 | 12 | 30 | 75 | 4 |
Las fresas de extremo con tamaños no estándar o especificaciones no enumerados anteriormente se pueden personalizar conforme con las necesidades del cliente.
