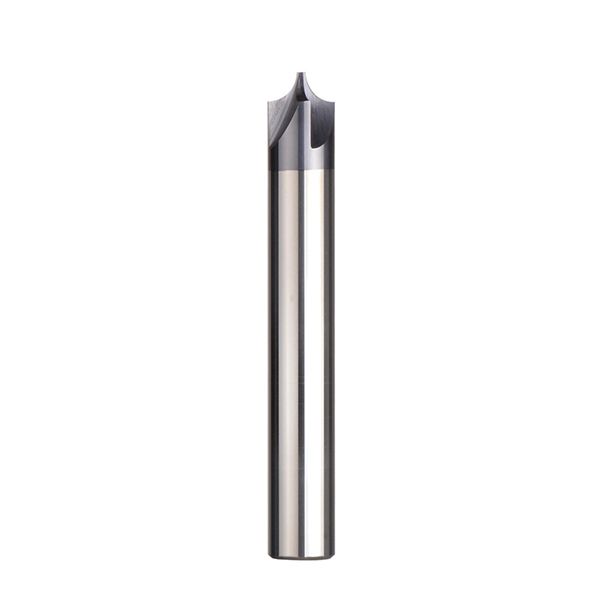

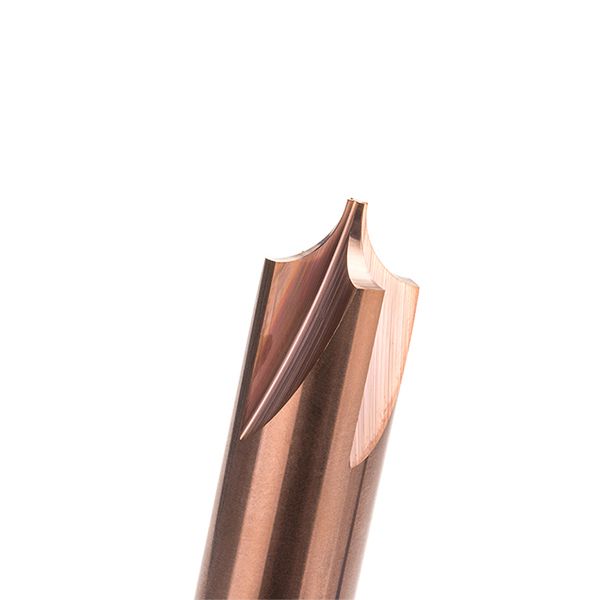

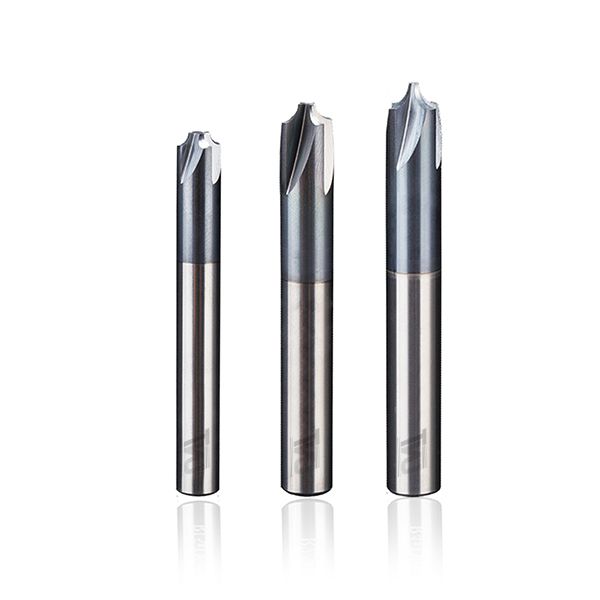

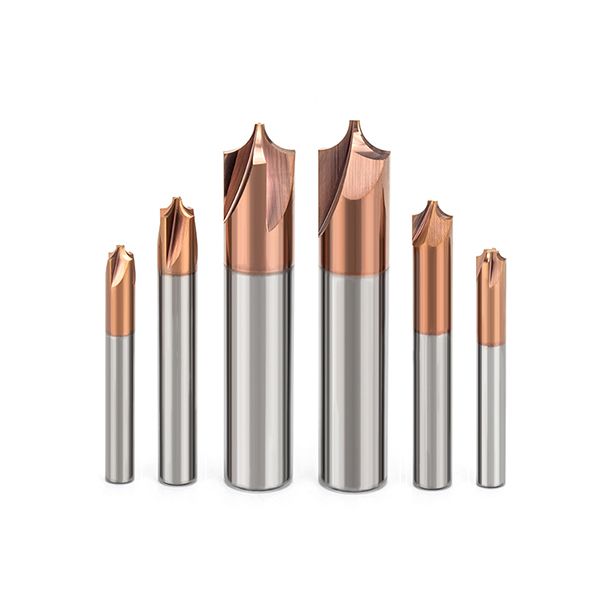

Fresa de radio angular EMA20 (R interior)
- Recuento de flautas optimizado y geometría interna especializada para aceros endurecidos con dureza 45-68HRc
- El recubrimiento especial ofrece una dureza superior y resistencia al calor
- Corte en el radio y el extremo solamente (no corte central)
- Diseño con puntas pequeñas para agujeros en miniatura, ranuras estrechas y pequeñas esquinas interiores
- Cortador en R ≈ radio más .005”

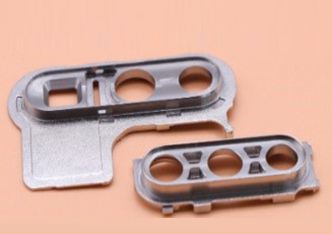

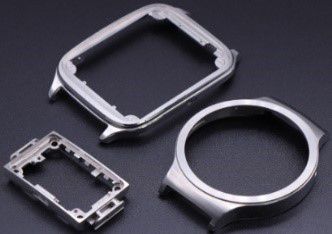

Aplicación
Especificaciones del producto
| Recubrimiento | AITiN /TiALN /TiSiN /NaCO /DLC /Diamond |
HRC | HRC40/46/56/65 |
| Ángulo de hélice | 30°/45°/60° | Vástago | H6 cilíndrico |
| Material | Varilla de carburo IMC™ | Tolerancia en el diámetro de corte | 0-0.030 |
Fresa de radio angular para fresado de chaflado (R interior) (UNT-EMA20)
| Radio | Diámetro de centrado | Diámetro de vástago | O.A.L. | Filos | ALTiN/NANO recubierto |
Sin recubrimiento | |
| R | +.0005" | D1 | D2 | L1 | UNT EDP# Haga clic para ordenar | UNT EDP# Haga clic para ordenar | |
| -.0005" | |||||||
| .015(1/64) | .058 | 1/8 | 1-1/2 | 3F/4F | |||
| .031(1/32) | .058 | 1/8 | 1-1/2 | 3F/4F | |||
| .062(1/16) | .058 | 3/16 | 2 | 3F/4F | |||
| .062(1/16) | .154 | 5/16 | 2-1/2 | 3F/4F | |||
| .093(3/32) | .058 | 1/4 | 2 | 3F/4F | |||
| .093(3/32) | .154 | 3/8 | 2-1/2 | 3F/4F | |||
| .125(1/8) | .058 | 5/16 | 2-1/2 | 3F/4F | |||
| .125(1/8) | .248 | 5/8 | 3-1/2 | 3F/4F | |||
| .187(3/16) | .058 | 7/16 | 2-1/2 | 3F/4F | |||
| .187(3/16) | .248 | 5/8 | 3-1/2 | 3F/4F | |||
