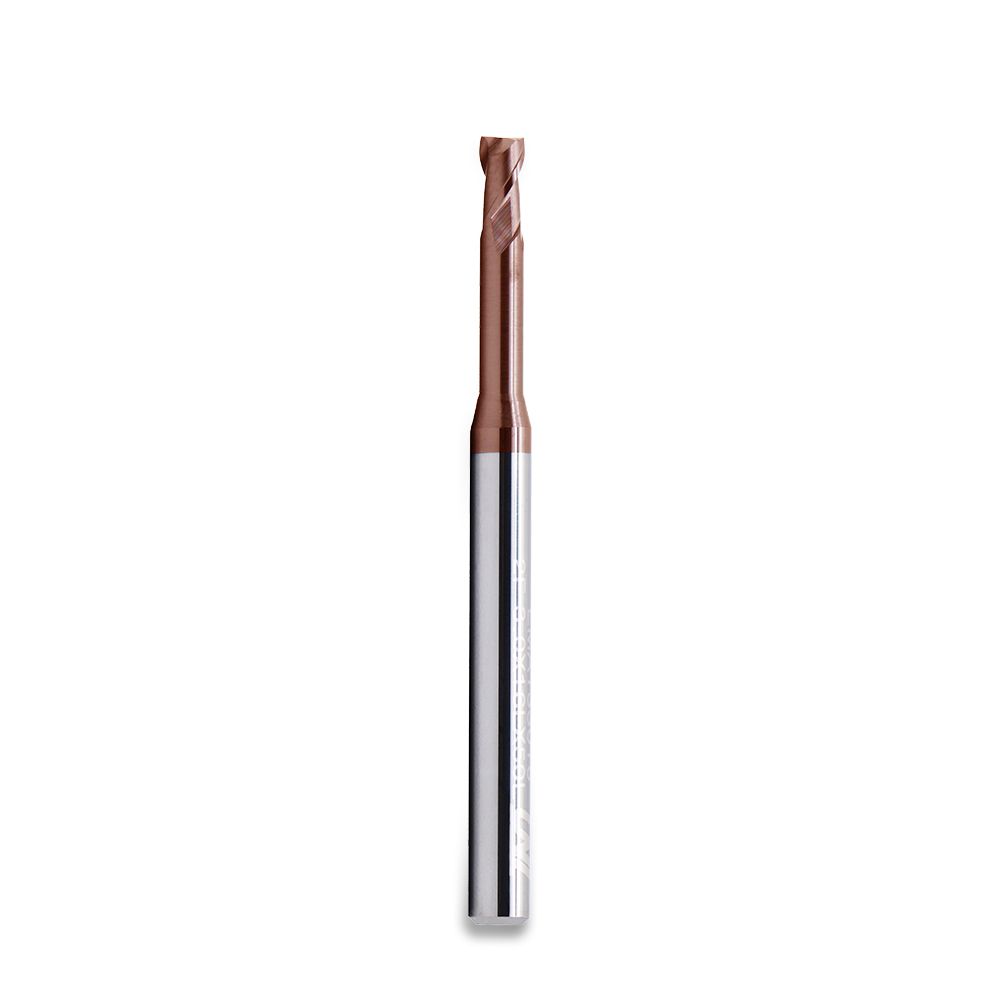

Fresa de extremo cuadrado de 2 filos X5070 EMC11 (micro-grano)
- Diseñado para máquina herramienta de acero, acero de aleación, acero de molde y otros materiales con dureza hasta HRC70
- Diseño especial de cuello largo para el mecanizado de cavidades profundas, ranuras profundas y bolsillos profundos
- Las fresas de extremo de micro-grano están disponibles con diámetros que van desde 0.02~2.9mm
- Esta fresa de extremo de cuadrado de 2 filos de micro-grano se utilizan para la molienda de alta precisión en las industrias médica, óptica, electrónica y aeroespacial

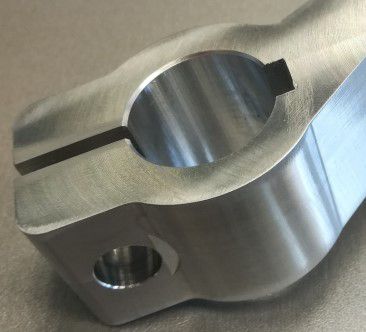

Aplicación
Especificaciones del producto
| Recubrimiento | AITISIN | HRC | HRC50/65/70 |
| Ángulo de hélice | 30°/35° | Vástago | H6 cilíndrico |
| Material | Varilla de carburo UMG IMC™ | Tolerancia en el diámetro de corte | 0-0.030 |
Fresa de extremo cuadrado de 2 filos micro-grano X5070, para procesamiento de nervadura（UNT-EMC11）
| UNT EDP # Haga clic para ordenar | Diámetro de filo D1 |
Longitud efectiva L3 |
Diámetro de vástago D2 |
Longitud de filo L1 |
O.A.L. L2 |
Filos |
| EMC110402 | 0.4 | 2 | 4 | 0.6 | 50 | 2 |
| EMC110404 | 0.4 | 4 | 4 | 0.6 | 50 | 2 |
| EMC110406 | 0.4 | 6 | 4 | 0.6 | 50 | 2 |
| EMC110502 | 0.5 | 2 | 4 | 0.8 | 50 | 2 |
| EMC110504 | 0.5 | 4 | 4 | 0.8 | 50 | 2 |
| EMC110506 | 0.5 | 6 | 4 | 0.8 | 50 | 2 |
| EMC110602 | 0.6 | 2 | 4 | 1 | 50 | 2 |
| EMC110604 | 0.6 | 4 | 4 | 1 | 50 | 2 |
| EMC110606 | 0.6 | 6 | 4 | 1 | 50 | 2 |
| EMC110608 | 0.6 | 8 | 4 | 1 | 50 | 2 |
| EMC110802 | 0.8 | 2 | 4 | 1.2 | 50 | 2 |
| EMC110804 | 0.8 | 4 | 4 | 1.2 | 50 | 2 |
| EMC110806 | 0.8 | 6 | 4 | 1.2 | 50 | 2 |
| EMC110808 | 0.8 | 8 | 4 | 1.2 | 50 | 2 |
| EMC111006 | 1.0 | 6 | 4 | 1.5 | 50 | 2 |
| EMC111008 | 1.0 | 8 | 4 | 1.5 | 50 | 2 |
| EMC111010 | 1.0 | 10 | 4 | 1.5 | 50 | 2 |
| EMC111012 | 1.0 | 12 | 4 | 1.5 | 50 | 2 |
| EMC111014 | 1.0 | 14 | 4 | 1.5 | 60 | 2 |
| EMC111016 | 1.0 | 16 | 4 | 1.5 | 60 | 2 |
| EMC111018 | 1.0 | 18 | 4 | 1.5 | 60 | 2 |
| EMC111020 | 1.0 | 20 | 4 | 1.5 | 60 | 2 |
| EMC111206 | 1.2 | 6 | 4 | 1.8 | 50 | 2 |
| EMC111208 | 1.2 | 8 | 4 | 1.8 | 50 | 2 |
| EMC111210 | 1.2 | 10 | 4 | 1.8 | 50 | 2 |
| EMC111212 | 1.2 | 12 | 4 | 1.8 | 50 | 2 |
| EMC111214 | 1.2 | 14 | 4 | 1.8 | 60 | 2 |
| EMC111216 | 1.2 | 16 | 4 | 1.8 | 60 | 2 |
| EMC111218 | 1.2 | 18 | 4 | 1.8 | 60 | 2 |
| EMC111220 | 1.2 | 20 | 4 | 1.8 | 60 | 2 |
| EMC111506 | 1.5 | 6 | 4 | 2.5 | 50 | 2 |
| EMC111508 | 1.5 | 8 | 4 | 2.5 | 50 | 2 |
| EMC111510 | 1.5 | 10 | 4 | 2.5 | 50 | 2 |
| EMC111512 | 1.5 | 12 | 4 | 2.5 | 50 | 2 |
| EMC111514 | 1.5 | 14 | 4 | 2.5 | 60 | 2 |
| EMC111516 | 1.5 | 16 | 4 | 2.5 | 60 | 2 |
| EMC111518 | 1.5 | 18 | 4 | 2.5 | 60 | 2 |
| EMC111520 | 1.5 | 20 | 4 | 2.5 | 60 | 2 |
| EMC112006 | 2.0 | 6 | 4 | 3 | 50 | 2 |
| EMC112008 | 2.0 | 8 | 4 | 3 | 50 | 2 |
| EMC112010 | 2.0 | 10 | 4 | 3 | 50 | 2 |
| EMC112012 | 2.0 | 12 | 4 | 3 | 50 | 2 |
| EMC112014 | 2.0 | 14 | 4 | 3 | 60 | 2 |
| EMC112016 | 2.0 | 16 | 4 | 3 | 60 | 2 |
| EMC112018 | 2.0 | 18 | 4 | 3 | 60 | 2 |
| EMC112020 | 2.0 | 20 | 4 | 3 | 60 | 2 |
| EMC112025 | 2.0 | 25 | 4 | 3 | 60 | 2 |
| EMC113008 | 3.0 | 8 | 6 | 4.5 | 60 | 2 |
| EMC113010 | 3.0 | 10 | 6 | 4.5 | 60 | 2 |
| EMC113012 | 3.0 | 12 | 6 | 4.5 | 60 | 2 |
| EMC113014 | 3.0 | 14 | 6 | 4.5 | 60 | 2 |
| EMC113016 | 3.0 | 16 | 6 | 4.5 | 60 | 2 |
| EMC113018 | 3.0 | 18 | 6 | 4.5 | 60 | 2 |
| EMC113020 | 3.0 | 20 | 6 | 4.5 | 60 | 2 |
| EMC113025 | 3.0 | 25 | 6 | 4.5 | 60 | 2 |
| EMC114012 | 4.0 | 12 | 6 | 6 | 60 | 2 |
| EMC114014 | 4.0 | 14 | 6 | 6 | 60 | 2 |
| EMC114016 | 4.0 | 16 | 6 | 6 | 60 | 2 |
| EMC114018 | 4.0 | 18 | 6 | 6 | 60 | 2 |
| EMC114020 | 4.0 | 20 | 6 | 6 | 60 | 2 |
| EMC114025 | 4.0 | 25 | 6 | 6 | 60 | 2 |
• Las fresas de extremo con tamaños no estándar o especificaciones no enumerados anteriormente se pueden personalizar conforme con las necesidades del cliente.
