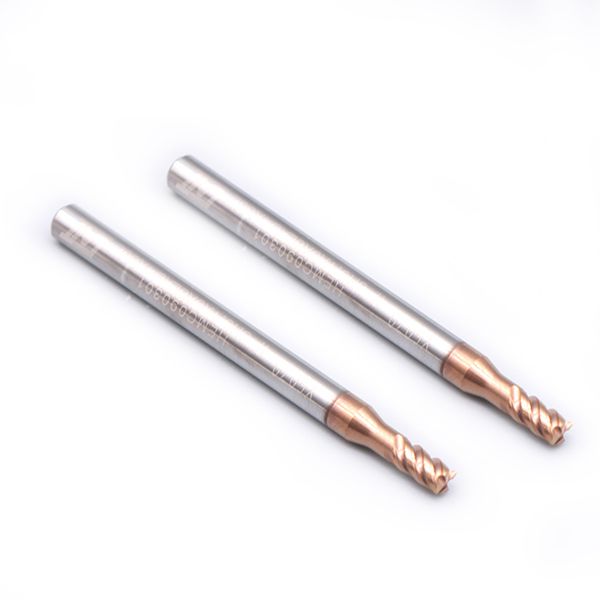

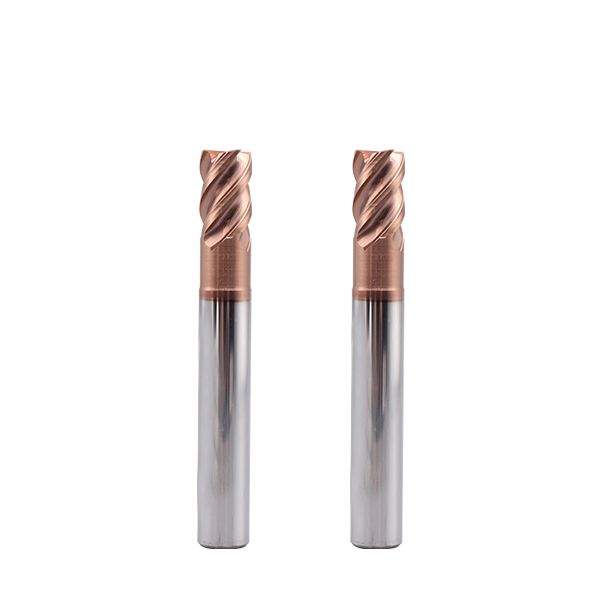

Fresa de extremo de radio angular de 4 filos X5070 EMC10 (larga longitud)
- Diseñado para máquina herramienta de acero, acero de aleación, acero de molde y otros materiales con dureza hasta HRC70
- El recubrimiento Oerlikon Balzers ofrece una dureza superior y un alto rendimiento
- Diversas fresas de extremo de radio angular están disponibles de 0.02 mm a 5.0 mm de radio angular
- Fácil instalación
- Se utiliza para el fresado de perfiles, corte central, fresado de desbaste

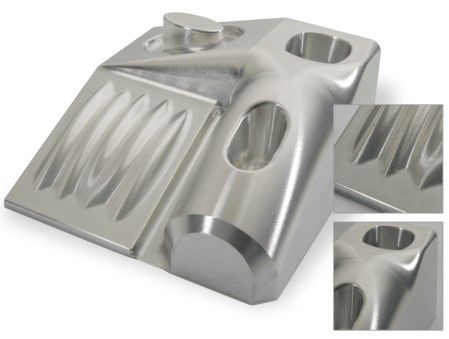

Aplicación
Especificaciones del producto
| Recubrimiento | AITISIN | HRC | HRC50/65/70 |
| Ángulo de hélice | 45° | Vástago | H6 cilíndrico |
| Material | Varilla de carburo UMG IMC™ | Tolerancia en el diámetro de corte | 0-0.030 |
Fresa de extremo de radio angular de 4 filos X5070, Larga longitud（UNT-EMC10）

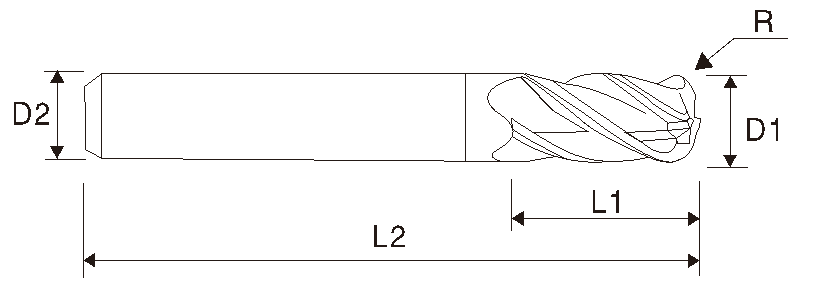

| UNT EDP # Haga clic para ordenar | Radio angular R |
Diámetro de filo D1 |
Diámetro de vástago D2 |
Longitud de filo L1 |
Longitud efectiva L3 |
O.A.L. L2 |
Filos |
| EMC100203 | R0.3 | 2.0 | 6 | 4 | 8 | 75 | 4 |
| EMC100303 | R0.3 | 3.0 | 6 | 6 | 12 | 75 | 4 |
| EMC100305 | R0.5 | 3.0 | 6 | 6 | 12 | 75 | 4 |
| EMC100403 | R0.3 | 4.0 | 6 | 8 | 20 | 75 | 4 |
| EMC100405 | R0.5 | 4.0 | 6 | 8 | 20 | 75 | 4 |
| EMC100605 | R0.5 | 6.0 | 6 | 12 | 20 | 100 | 4 |
| EMC100610 | R1.0 | 6.0 | 6 | 12 | 20 | 100 | 4 |
| EMC100615 | R1.5 | 6.0 | 6 | 12 | 20 | 100 | 4 |
| EMC100620 | R2.0 | 6.0 | 6 | 16 | 20 | 100 | 4 |
| EMC100805 | R0.5 | 8.0 | 8 | 16 | 25 | 100 | 4 |
| EMC100810 | R1.0 | 8.0 | 8 | 16 | 25 | 100 | 4 |
| EMC100815 | R1.5 | 8.0 | 8 | 16 | 25 | 100 | 4 |
| EMC108020 | R2.0 | 8.0 | 8 | 16 | 25 | 100 | 4 |
| EMC101005 | R0.5 | 10.0 | 10 | 20 | 30 | 100 | 4 |
| EMC101010 | R1.0 | 10.0 | 10 | 20 | 30 | 100 | 4 |
| EMC101015 | R1.5 | 10.0 | 10 | 20 | 30 | 100 | 4 |
| EMC101020 | R2.0 | 10.0 | 10 | 20 | 30 | 100 | 4 |
| EMC101030 | R3.0 | 10.0 | 10 | 24 | 30 | 100 | 4 |
| EMC101205 | R0.5 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101210 | R1.0 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101215 | R1.5 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101220 | R2.0 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101230 | R3.0 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101605 | R0.5 | 16.0 | 16 | 32 | 45 | 150 | 4 |
| EMC101610 | R1.0 | 16.0 | 16 | 32 | 45 | 150 | 4 |
| EMC101615 | R1.5 | 16.0 | 16 | 32 | 45 | 150 | 4 |
| EMC101620 | R2.0 | 16.0 | 16 | 32 | 45 | 150 | 4 |
| EMC101630 | R3.0 | 16.0 | 16 | 32 | 45 | 150 | 4 |
• Las fresas de extremo con tamaños no estándar o especificaciones no enumerados anteriormente se pueden personalizar conforme con las necesidades del cliente.
